您的位置：首頁(yè) > 現(xiàn)澆金剛盲道
產(chǎn)品展示
美觀(guān)，耐用，工期短，路面整體可以一次成型(現(xiàn)澆盲道可以直接攤鋪在已做好的路面上，從而避免了路面施工通常由于傳統(tǒng)盲道磚的阻隔而需要二次攤鋪的麻煩)，大大降低路面施工工費(fèi)及材料損耗。顏色款式任選，搭配靈活。
一、保路威聚合物現(xiàn)澆金剛盲道概要
產(chǎn)品優(yōu)點(diǎn)：
美觀(guān)，耐用，工期短，路面整體可以一次成型(現(xiàn)澆盲道可以直接攤鋪在已做好的路面上，從而避免了路面施工通常由于傳統(tǒng)盲道磚的阻隔而需要二次攤鋪的麻煩)，大大降低路面施工工費(fèi)及材料損耗。顏色款式任選，搭配靈活。
產(chǎn)品說(shuō)明：
保路威聚合物現(xiàn)澆金剛盲道是采用無(wú)機(jī)高強(qiáng)聚合物材料結(jié)合專(zhuān)用模具，在現(xiàn)有路面基礎(chǔ)上通過(guò)現(xiàn)澆的方式制作而成的連續(xù)性盲道，分為導(dǎo)盲條和導(dǎo)盲點(diǎn)兩種。標(biāo)準(zhǔn)寬度為300mm、400mm、500mm和600mm四種，也可根據(jù)實(shí)際需要靈活定制。與瀝青混凝土或水泥混凝土基層具有永久性的結(jié)合力，耐磨、防滑、防污，和瀝青路面同步伸縮。
二、施工工藝及操作方法
保路威聚合物現(xiàn)澆金剛盲道是一種新型盲道技術(shù)，可在傳統(tǒng)的黑色瀝青混凝土和灰色水泥混凝土的路面上現(xiàn)場(chǎng)澆筑施工。
2.1 施工工藝流程
基層檢查→基層清理及處理→放線(xiàn)→貼邊帶→基礎(chǔ)找平鋪漿→擺放模具→填筑金剛盲道料漿→壓平收光→涼置至規(guī)定養(yǎng)護(hù)時(shí)間→表面清理→涂布密封劑進(jìn)行表面密封→干燥固化→驗(yàn)收→開(kāi)放交通→完工驗(yàn)收。
2.2 施工設(shè)備、機(jī)具
金剛盲道施工工藝較為簡(jiǎn)單，僅需準(zhǔn)備如下設(shè)備和機(jī)具：攪拌機(jī)一臺(tái)，分散器一臺(tái)、盲道模具若干、材料運(yùn)輸車(chē)1輛、碾壓輥筒、專(zhuān)用齒形橡膠刮板和平口橡膠刮板各、強(qiáng)力清潔吹風(fēng)機(jī)一臺(tái)、發(fā)電機(jī)1臺(tái)、掃把等通用設(shè)備及機(jī)具若干。
2.3施工人員：
一組1名組長(zhǎng)，5~6名施工員。
2.4施工準(zhǔn)備
.4.1閱圖放線(xiàn)
仔細(xì)閱讀施工圖并與現(xiàn)場(chǎng)逐一核對(duì)應(yīng)位置，必要時(shí)打點(diǎn)放線(xiàn)、貼邊帶。
2.4.2材料檢驗(yàn)
聚合物現(xiàn)澆金剛盲道是多工序、多材料配合協(xié)調(diào)作業(yè)的現(xiàn)場(chǎng)施工型地面，在施工前須提前檢查材料的一致性及各種材料的相容性，乳液材料應(yīng)無(wú)明顯結(jié)皮、結(jié)塊、懸濁等異常情況，粉體材料應(yīng)無(wú)結(jié)塊。
2.4.3試配制樣
不同的基層及環(huán)境可使瀝路力聚合物金剛盲道的固化時(shí)間產(chǎn)生不同的影響，因此在正式施工之前應(yīng)在現(xiàn)場(chǎng)嚴(yán)格按照批量作業(yè)設(shè)定的配合比和方法進(jìn)行調(diào)試，在確保固化無(wú)明顯缺陷的情況下方可批量作業(yè)。
2.4.4基層條件及處置
基層應(yīng)堅(jiān)固、潔凈。瀝青混凝土路面應(yīng)無(wú)泛油、浮塵、脫層、掉粒等現(xiàn)象。
水泥混凝土路面混凝土路面強(qiáng)度不低于C25， 同時(shí)應(yīng)對(duì)表面進(jìn)行銑刨、鑿毛、打磨、噴砂或拉毛（新澆混凝土）等方法進(jìn)行處理，以大面積露出骨料為宜，在此基礎(chǔ)上尚需采用PM-101 滲透密封劑進(jìn)行1-2 道密封處理。
潔凈、干燥、且處于較好路用功能狀態(tài)的瀝青路面無(wú)須密封處理。
2.5施工環(huán)境要求
（1）聚合物現(xiàn)澆金剛盲道材料固化溫度不得低于5℃，在低于這一溫度下的聚合物固化反應(yīng)速度將迅速降低甚至不進(jìn)行化學(xué)反應(yīng)或只進(jìn)行了部分不完全反應(yīng)，這將導(dǎo)致由其鋪設(shè)的彩色路面路用性能不達(dá)標(biāo)，因此其施工的環(huán)境溫度不得低于5℃。
（2）保路威金剛盲道為自然常溫固化型材料，常溫的定義為5℃-45℃，當(dāng)環(huán)境溫度接近越接近高溫上線(xiàn)，其固化干燥速度越快，過(guò)高的環(huán)境溫度將可能使得施工難以進(jìn)行，因此，我們建議的施工環(huán)境溫度為10℃-35℃。
（3）保路威金剛盲道為水性環(huán)保材料，對(duì)濕度要求較溶劑性材料寬松，但當(dāng)空氣的相對(duì)濕度處于飽和狀態(tài)即100%時(shí)，其內(nèi)部水分無(wú)法揮發(fā)從而導(dǎo)致不固化或干燥固化異常緩慢，所以我們建議的環(huán)境濕度為50%-90%之間。高于這一濕度，尤其在溫度較低（低于10℃時(shí)）可能出現(xiàn)表面硬度降低、發(fā)白、失光、發(fā)黏和回黏等現(xiàn)象。
（4）應(yīng)在無(wú)雨雪、大風(fēng)（風(fēng)力小于5 級(jí)）、沙塵等良好天氣下施工。
（5）常溫下（10℃-35℃）保路威金剛盲道材料的表干時(shí)間為6 小時(shí)，完全干燥需18 個(gè)小時(shí)。表面密封劑的表干時(shí)間為1 小時(shí)，在這一時(shí)段內(nèi)如果出現(xiàn)突然下雨或人為淋濕，或在夜晚結(jié)露狀況下施工，都將造成施工失敗，視具體情況可能需要采取返工、加鋪、多次密封等措施進(jìn)行處理。
3.1 清理處置路面
先用反光錐或其它警示護(hù)欄把需要鋪設(shè)的路面圍閉起來(lái)，然后清潔路面上雜物、其他垃圾、浮塵至潔凈狀態(tài)，舊路面須采用強(qiáng)力風(fēng)機(jī)清理路面。注意：施工路面不可有明水或過(guò)重的潮氣，過(guò)于潮濕的路面會(huì)大大的降低聚合物的對(duì)路面的附著力，嚴(yán)重影響施工質(zhì)量。

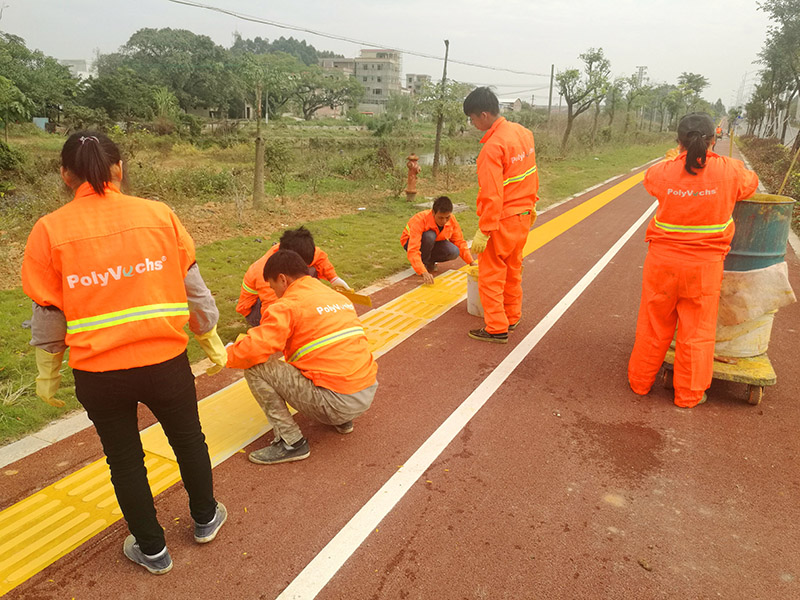

3.2 金剛盲道制作
金剛盲道材料以粉液雙組分形式成組供應(yīng)，須用攪拌機(jī)或分散器現(xiàn)場(chǎng)攪拌成均勻的料漿后攤鋪到地面上，料漿攪拌按配比加粉料乳液進(jìn)行攪拌，攪拌時(shí)間一般為60-90 秒，視攪拌機(jī)型號(hào)和攪拌方式不同適宜的攪拌時(shí)間將有所區(qū)別。
(1)基層找平料漿配合比：粉體100kg，單組分液體25kg。
(2)盲道結(jié)構(gòu)層料漿配合比：粉體100kg，乳液（A:B=1：4）25kg，水3-4kg將攪拌好的基底料漿滾涂找平做盲道基層，待其表干后碼放盲道模具，將聚合物金剛盲道材料料漿填于模具內(nèi)，壓平并提光，然后水平提起模具，將模具清水清洗擦凈無(wú)明水后繼續(xù)使用。
(3)行進(jìn)盲道與提示盲道的分布按照?qǐng)D紙指定位置制作。
3.3 硅氟密封劑面層
聚合物現(xiàn)澆金剛盲道完全干燥后的最后一道工序是噴涂或滾涂硅氟密封劑，密封劑顏色一般為黃色。密封后的保路威金剛盲道路面將具有更好的色彩保持性、耐污染性、自潔性和抗紫外線(xiàn)。
四、驗(yàn)收
聚合物現(xiàn)澆金剛盲道路面驗(yàn)收標(biāo)準(zhǔn)
完工的聚合物現(xiàn)澆金剛盲道應(yīng)達(dá)到如下性能指標(biāo)：

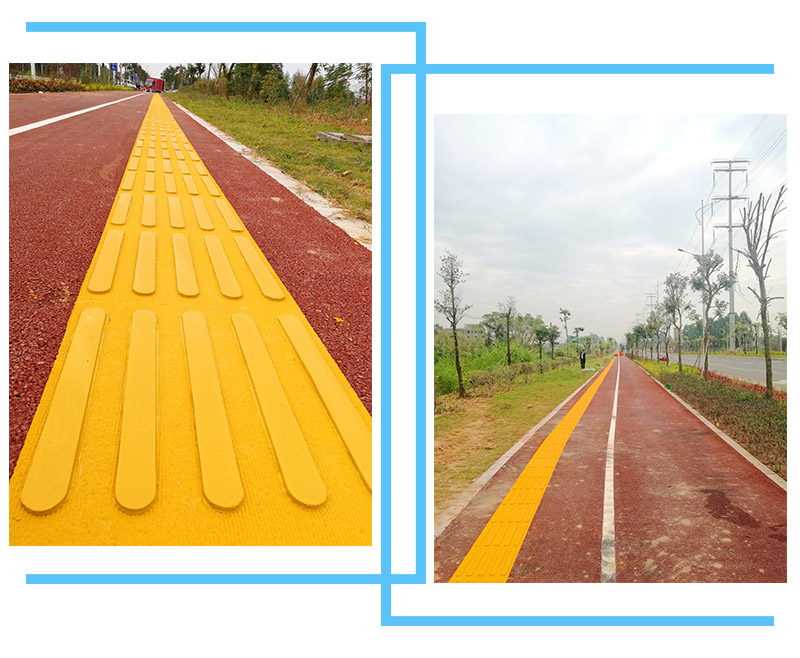

a) 行進(jìn)盲道：呈平行條狀形，高出道面4-5mm，寬度為0.40ｍ，使盲杖和腳底產(chǎn)生觸覺(jué)，指引視力殘疾人沿人行道縱向安全行走；
b) 提示盲道：呈圓點(diǎn)形均布，高出道面4mm-5mm，寬度應(yīng)與行進(jìn)盲道一致，使盲杖和腳底產(chǎn)生觸覺(jué)，以提醒視力殘疾人前方行進(jìn)條件將發(fā)生變化。
表面平整度：1平方米≤5MM
整體厚度：4MM+1.0MM/-1MM
盲道寬度：0.4米
顏色：黃色，正常站立，6M內(nèi)無(wú)明顯色差
Copyright ? 2015 廣東邦寧新材料科技有限公司 粵ICP備17011310號(hào) 技術(shù)支持：盛世超聯(lián)
